La temperatura de deflexión es una medida de la capacidad de un polímero para soportar una carga determinada a temperaturas elevadas. La temperatura de deflexión también se conoce como "temperatura de deflexión bajo carga" (DTUL), "temperatura de deflexión térmica" o "temperatura de distorsión térmica" (HDT). Las dos cargas comunes utilizadas son 0,46 MPa (66 psi) y 1,8 MPa (264 psi), aunque ocasionalmente se encuentran pruebas realizadas a cargas más altas, como 5,0 MPa (725 psi) u 8,0 MPa (1160 psi). La prueba ASTM común es ASTM D 648, mientras que la prueba ISO análoga es ISO 75. La prueba con una carga de 1,8 MPa se realiza según el Método A de la norma ISO 75, mientras que la prueba con una carga de 0,46 MPa se realiza según el método B de la norma ISO 75.
La geometría de prueba utilizada para medir la temperatura de deflexión bajo carga en plásticos, como en la prueba ASTM D 648.
ASTM D648:
La temperatura de deflexión es la temperatura a la que una barra de prueba, cargada a la tensión de flexión especificada, se desvía 0,010 pulgadas (0,25 mm).
El valor obtenido para un grado polimérico específico dependerá de la resina base y de la presencia de agentes de refuerzo. Las temperaturas de deflexión de los polímeros de ingeniería reforzados con fibra de vidrio o fibra de carbono a menudo se acercarán al punto de fusión de la resina base.
Los resultados de la prueba de temperatura de deflexión son una medida útil de la temperatura relativa de servicio para un polímero cuando se usa en piezas que soportan carga. Sin embargo, la prueba de temperatura de deflexión es una prueba a corto plazo y no debe usarse sola para el diseño del producto. Otros factores, como el tiempo de exposición a temperaturas elevadas, la tasa de aumento de temperatura y la geometría de la pieza, afectan el rendimiento.

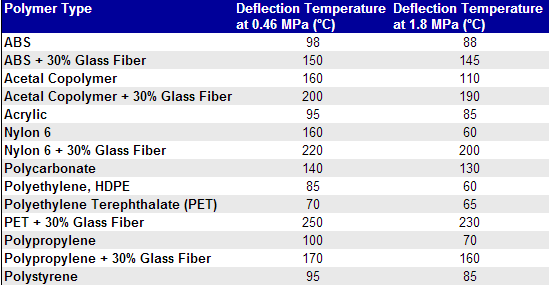

Temperaturas de deflexión típicas de los polímeros
Recomendar máquina de prueba | |
Comprobador HDT/VICAT de la serie HVT |
