La temperatura de reblandecimiento de Vicat o dureza de Vicat es la determinación del punto de reblandecimiento para materiales que no tienen un punto de fusión definido, como los plásticos. Se toma como la temperatura a la que el espécimen es penetrado a una profundidad de 1 mm por una aguja de punta plana con una sección transversal circular o cuadrada de 1 mm2. Para la prueba Vicat A, se utiliza una carga de 10 N. Para la prueba Vicat B, la carga es de 50 N.
Las normas para determinar el punto de reblandecimiento de Vicat incluyen ASTM D 1525 e ISO 306, que son en gran medida equivalentes.
La temperatura de reblandecimiento de vicat se puede utilizar para comparar las características térmicas de diferentes materiales.

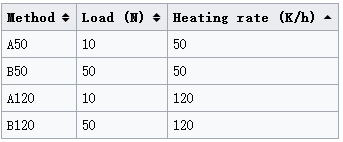

Se pueden utilizar cuatro métodos diferentes de prueba vicat para la prueba.
MÉTODOS DE ENSAYO VICAT
Alcance:
La temperatura de ablandamiento Vicat es la temperatura a la que una aguja de punta plana penetra en la muestra hasta una profundidad de 1 mm bajo una carga específica. La temperatura refleja el punto de reblandecimiento que se espera cuando un material se utiliza en una aplicación a temperatura elevada.
Procedimiento de prueba:
Se coloca una muestra de prueba en el aparato de prueba de modo que la aguja penetrante descanse sobre su superficie al menos a 1 mm del borde. Se aplica una carga de 10N o 50N a la muestra. A continuación, la muestra se sumerge en un baño de aceite a 23 grados C. El baño se eleva a una velocidad de 50° o 120° C por hora hasta que la aguja penetra 1 mm.
Tamaño del espécimen:
La muestra de ensayo debe tener entre 3 y 6,5 mm de espesor y al menos 10 mm de ancho y largo. No se pueden apilar más de tres capas para lograr un espesor mínimo.
Datos:
La prueba de reblandecimiento Vicat determina la temperatura a la que la aguja penetra 1 mm.
| Recomendar máquina de prueba | |
 |
Comprobador HDT/VICAT de la serie HVT |
