La prueba de tracción de terminales se refiere a la prueba para evaluar la resistencia mecánica entre terminales y cables, manguitos de engarzado u otras piezas de conexión mediante la aplicación de tensión axial. Su objetivo principal es verificar la confiabilidad de la conexión y evitar circuitos abiertos, cortocircuitos y otras fallas causadas por una resistencia insuficiente.

Estándar de la industria: la norma 60512 de la Comisión Electrotécnica Internacional (IEC) estipula que el valor de la fuerza de prueba debe establecerse de manera diferente según el tipo de terminal (como el pin y el conector) y el material (cobre/chapado en oro). Por ejemplo, generalmente se requiere que los terminales electrónicos automotrices soporten una fuerza de tracción de 15-30 N, que puede ser tan alta como 50 N en el campo de la aviación (fuente de datos: IEC 60512-2-2018).

Escenarios de aplicación: es ampliamente utilizado en escenarios de vibración o estrés a largo plazo, como arneses de cableado automotriz, controladores de electrodomésticos, PCB de equipos industriales, etc., y es un elemento de inspección requerido para la inspección de calidad de fábrica y la verificación de R&D.

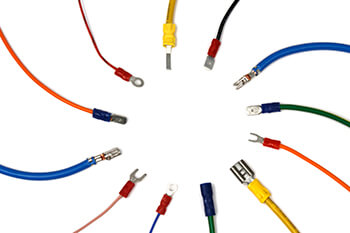

El terminal de cable, el terminal de cable, el engarzado de cable, la soldadura, las orejetas, etc., se utilizan ampliamente en varias industrias. La calidad de una junta de crimpado depende de la resistencia de la junta, así como de su conductividad eléctrica. Las pruebas de juntas de crimpado pueden garantizar la integridad del producto final. En general, las pruebas de terminales de conexión de cables se pueden dividir en dos categorías; pruebas de tracción destructivas y pruebas de tracción no destructivas. Estas pruebas tienen como objetivo determinar una fuerza de tracción que puede soportar el alambre de prueba. Para cumplir con los requisitos de las especificaciones estándar, la fuerza de tracción que puede soportar un alambre debe ser mayor que la resistencia a la tracción mínima definida por la norma.

otro nombre: probador de tracción de terminal de cable, prueba de tracción de resistencia del conector de cable, prueba de engarzado, máquina de prueba de tracción para terminal de cable, terminal de cable; Máquina de prueba de resistencia a la tracción de unión de cables.



Modelo: UWT-1
1, Carga máxima: 1000N
2, carrera: 150 mm
3, rango de sujeción: personalizado
4, Potencia: 220V, 110V.

Procedimiento práctico de la prueba de tensión terminal:

1. Preparación del equipo:

-Se seleccionará una máquina de prueba de tracción con una precisión del ± 1% (como un medidor de empuje y tracción UWT-1 o un terminal de cable WDW-5Y, probador de tracción de terminales de cable), y el accesorio debe coincidir con la forma del terminal (como un soporte en forma de U).

-De acuerdo con el rango de valores de fuerza preestablecidos estándar, por ejemplo, al probar un conductor de 0,5 mm ², establezca el límite superior de la fuerza de tracción en 20n (consulte UL 486a-2013).

2. Proceso de prueba:

-Paso 1: fije el terminal verticalmente en el accesorio para asegurarse de que la dirección de la tensión sea consistente con el eje.

-Paso 2: aplicar tensión a una velocidad constante (generalmente 5 mm/s) hasta que el terminal se caiga o alcance el valor de fuerza preestablecido.

-Paso 3: registre el valor de fuerza máxima y observe la posición de fractura (idealmente, el cable está roto en lugar de que el terminal esté fuera).

3. Juicio de resultado:

-Criterios de aceptación: el valor de fuerza medido es mayor o igual a los requisitos estándar (por ejemplo, el terminal del arnés del automóvil debe ser mayor o igual a 15N) y no hay deformación terminal.

-Análisis de fallos: si el valor de la fuerza es insuficiente, compruebe el proceso de engarzado (como la presión/tamaño de la matriz) o la compatibilidad del material.

3. Ampliar el conocimiento: el factor clave que afecta los resultados de las pruebas

1). Combinación de materiales: cuando el terminal de cobre está engarzado con el conductor de aluminio, el valor de tracción puede reducirse entre un 20% y un 30% debido a la diferencia en la dureza del metal (fuente de datos: SAE journal-2021).

2). Interferencia ambiental: la alta temperatura (>85 °C) provocará la deformación del manguito de aislamiento de plástico, lo que hará que el valor de la fuerza de prueba fluctúe en un ± 5%. Se recomienda operar en un entorno estándar de 23 ± 5 °C.

3). Frecuencia de prueba: la tasa de muestreo para la producción en masa y la inspección de calidad suele ser del 1% al 5%, y se requiere una inspección completa del 100% en la etapa de investigación y desarrollo para garantizar la representatividad de los datos.

Modelo: UWT-1
1, Carga máxima: 1000N
2, carrera: 150 mm
3, rango de sujeción: personalizado
4, Potencia: 220V, 110V.

ASTM B913: Método de prueba estándar para la evaluación de conexiones eléctricas engarzadas a conductores trenzados y sólidos de calibre 16 y diámetro más pequeño.

ISO 1966: Uniones engarzadas para cables eléctricos de aeronaves

ASTM F458: Práctica estándar para pruebas de tracción no destructiva de uniones de cables1,2

EIA 364-08B: Procedimiento de prueba de resistencia a la tracción de engarzado para conectores eléctricos

SAE/AS 7928: Especificaciones de resistencia de cobre de terminales, orejetas, empalme y crimpado
