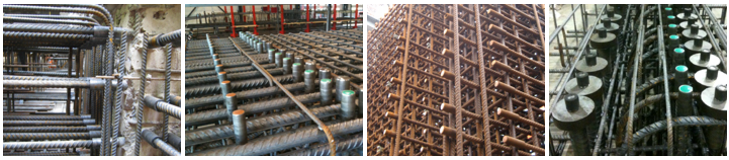

La norma ISO 15835-1:2009 especifica los requisitos para los acopladores de refuerzo, en lo sucesivo denominados acopladores, que se utilizarán para el empalme de barras de refuerzo de acero.

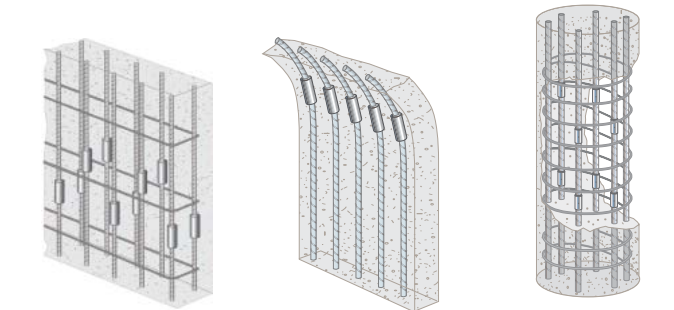

La norma ISO 15835-1:2009 especifica los requisitos para los acopladores que se utilizarán para empalmes mecánicos en estructuras de hormigón armado bajo cargas predominantemente estáticas y los requisitos adicionales para los acopladores que se utilizarán en estructuras sujetas a cargas de fatiga elástica de alto ciclo y/o a cargas inversas elásticas-plásticas de ciclo bajo.
La norma ISO 15835-1:2009 pretende ser aplicable en relación con las diversas normas de diseño de hormigón armado, así como en relación con las diversas normas para las barras de refuerzo de acero.
La norma ISO 15835-1:2009 también proporciona instrucciones para la evaluación de la conformidad de los acopladores.
Máquina de prueba de tracción con acoplador de barras de refuerzo
Las pruebas sísmicas de los acopladores para el deslizamiento requieren el ciclo de la muestra.

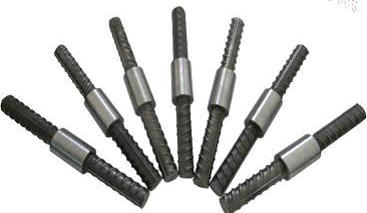

Compuesto por dos piezas de armadura unidas por un acoplador.
Las pruebas pueden ser solo de ciclo de tensión-tensión o exigir ciclos a través de cero como los requisitos de AC133, CS2 o ISO 15835.
| Model | WAW-300 | WAW-600 | WAW-1000 | |
| Carga máx. | 300KN | 600KN | 1000KN | |
| Rango de fuerza de medición | 2%～100% | |||
| Precisión de la carga | ±1% del valor indicado | |||
| Precisión de la deformación | ±0,5%, resolución: 0,01 mm | |||
| Precisión constante de control de carga, desplazamiento y deformación | Valor de ajuste<10%FS, precisión superior a ±1.0% Valor de ajuste≥10%FS, precisión mejor que ±0.5% |
|||
| Control constante de carga, desplazamiento y deformación Rango | 0.4%~100%FS | |||
| Precisión del control de la tasa de deformación | Tasa<0.05%FS, precisión ±2.0% Tasa≥0.05%FS, precisión ±0.5% |
|||
| Medición de deformaciones | Extensómetro de clip, calibre estándar 50 mm, extensión 5/10/25 mm | |||
| Espacio máx. de tracción | 800 mm | 800 mm | 750 milímetros | |
| Espacio de compresión máx. | 700 mm | 700 mm | 600 mm | |
| Gama de probetas planas | 0 ~ 15 mm | 0 ~ 30 mm | 0 ~ 40 mm | |
| Gama de especímenes redondos | φ6~φ26mm | φ13~φ40mm | φ13~φ60mm | |
| Diámetro de la platina de compresión. | φ130mm | φ130mm | φ160mm | |
| Distancia entre rodillos de apoyo de flexión | 350 milímetros | 350 milímetros | 350 milímetros | |
| Anchura del rodillo de flexión | 140 mm | 140 mm | 140 mm | |
| Diámetro del rodillo de flexión. | 30 mm | 30 mm | 30 mm | |
| Carrera del pistón | 250 mm | 250 mm | 250 mm | |
| Velocidad máx. del pistón | 80mm/min | 80mm/min | 80mm/min | |
| Modo de sujeción | Hidráulico automático | |||
| Dim. de marco | 920 * 580 * 2350 mm | 1060 * 700 * 2850 mm | ||
| Dim. de la caja de control | 1120×600×920 milímetros | |||
| Peso | 2600kg | 4500kg | ||
| Accesorios estándar | Bastidor de carga, fuente de aceite servo, caja de control, servoválvula, bomba Nachi de Japón; sensor de presión de aceite (La célula de carga es opcional), sensor de desplazamiento de revestimiento, mordazas de prueba de tracción, placa de compresión, accesorio de prueba de flexión, PC, impresora, software profesional, herramientas, pernos de anclaje, manual de operación | |||
fuente de aceite servo,
caja de control,
servoválvula,
Bomba Nachi de Japón;
sensor de presión de aceite (la celda de carga es opcional),
sensor de desplazamiento del revestimiento,
mordazas de prueba de tracción,
platina de compresión,
accesorio de prueba de flexión,
PC
impresora
Software profesional,
herramientas
pernos de anclaje,
Manual de operación
Aceros para el refuerzo del hormigón -- Acopladores de refuerzo para empalmes mecánicos de barras -- Parte 1: Requisitos
