La prueba de impacto de Charpy, también conocida como prueba de muesca en V de Charpy, es una prueba estandarizada de alta tasa de deformación que determina la cantidad de energía absorbida por un material durante la fractura. Esta energía absorbida es una medida de la tenacidad de la muesca de un material determinado y actúa como una herramienta para estudiar la transición dúctil-frágil dependiente de la temperatura. Es ampliamente aplicado en la industria, ya que es fácil de preparar y realizar y los resultados se pueden obtener de forma rápida y económica.

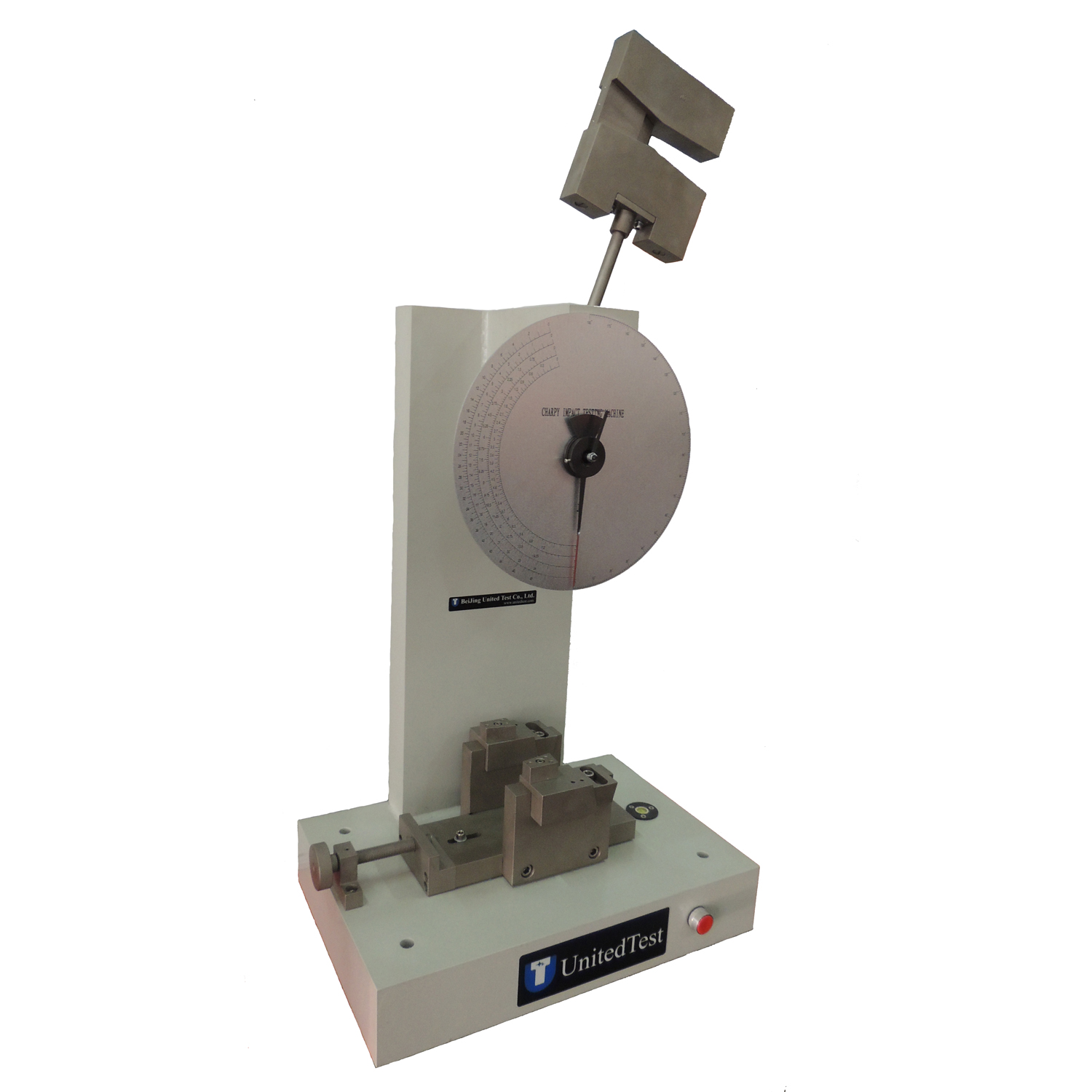

Máquina de prueba de impacto de péndulo de prueba unida utilizada principalmente para determinar la capacidad anti-impacto de materiales metálicos ferrosos con alta tenacidad, especialmente para material de acero y hierro y su aleación, bajo impacto de carga dinámica. Son instrumentos de prueba esenciales para la sección de pruebas de calidad, universidades y colegios, instituciones de investigación y empresas industriales y mineras. La máquina puede realizar la prueba de acuerdo con ASTM E23 e ISO 148 u otras normas equivalentes.

La capacidad de energía puede ser de 50J, 150J, 250J, 500J a 750J o incluso más según los requisitos del cliente. Con pantalla de dial, tipo de pantalla táctil, tipo de control por computadora, etc., se puede operar de forma semiautomática o completamente automática la alimentación de muestras. O parámetro de chieve instrumentado de velocidad de impacto, tiempo de impacto, energía de impacto, energía de absorción, desplazamiento, energía de formación de grietas, energía de extensión de grietas, carga de fluencia, tiempo de fluencia, carga máxima, tiempo de carga máxima, desplazamiento de carga máxima, energía de carga máxima, carga de inicio de extensión de grieta inestable, carga de parada de extensión de grieta inestable, energía de inicio de extensión de grieta inestable, etc.

La prueba de impacto Charpy se usa comúnmente en metales, pero también se aplica a compuestos, cerámicas y polímeros. Con la prueba de impacto Charpy, se evalúa más comúnmente la tenacidad relativa de un material y, como tal, se utiliza como un dispositivo de control de calidad rápido y económico.



Muestra de Charpy

La muestra estándar de la prueba de impacto Charpy consiste en una barra de metal, u otro material, de 55x10x10 mm con una muesca mecanizada a través de una de las dimensiones más grandes.

Muesca en V: 2 mm de profundidad, con un ángulo de 45° y un radio de 0,25 mm a lo largo de la base
Muesca en U y muesca en ojo de cerradura: muesca de 5 mm de profundidad con un radio de 1 mm en la base de la muesca


1), el péndulo que sube, el impacto, la liberación libre se realiza automáticamente por la caja de control remoto;
2), el pasador de seguridad garantiza la acción del impacto, carcasa de protección estándar para evitar cualquier accidente
3), el péndulo se elevará automáticamente y estará listo para la próxima acción de impacto después de la ruptura de la muestra
4), con dos péndulos (grande y pequeño) y las correspondientes dos escalas de dial para leer el resultado de la prueba.

Model	JB-300B	JB-500B	JB-750B
Modo de visualización	Visualización de la escala de la esfera
Energía de impacto	300J/150J	500J/250J	750J
Distancia entre el centro del péndulo y el punto de impacto	750 milímetros	800 mm	750 milímetros
Velocidad de impacto	5,2 m/s	5,4 m/s	5,24 m/s
Ángulo de preparación del péndulo	150?
Envergadura del asiento de la muestra	40+0,2 mm
Radio de ángulo redondo de las empuñaduras	R1-1,5 mm
Radio de ángulo redondo del borde de golpeo	R2-2,5 mm, R8±0,08 mm
Ángulo de impacto de la cuchilla	30°
Tamaño de la muestra	10 (7,5, 5, 2,5) mm * 10 mm * 55 mm
Fuente de alimentación	3 fases 4 líneas, 50Hz, 380V
Peso	550Kg	850Kg	2400Kg

ASTM E23 "Métodos de ensayo estándar para el ensayo de impacto de barras con muescas de materiales metálicos"

ISO 148 "Materiales metálicos: prueba de impacto del péndulo Charpy"

BS EN 10045 "Ensayo de impacto Charpy sobre materiales metálicos. Método de ensayo (muescas en V y en U)"

GOST 9454 "Metales. Método para probar la resistencia al impacto a baja temperatura, ambiente y alta temperatura"
