ISO 527-2 Ensayo de tracción de plásticos de moldeo y extrusión

La norma ISO 527-2 especifica las condiciones de ensayo para determinar las propiedades de tracción de los plásticos de moldeo y extrusión, basándose en los principios generales dados en la norma ISO 527-1.

ISO 527-1/-ISO 527-2 y ASTM D 638 especifican métodos de ensayo de tracción. Las dos normas son técnicamente equivalentes, pero no proporcionan resultados completamente comparables, ya que las formas de las muestras, las velocidades de los ensayos y el método de determinación de los resultados difieren en algunos aspectos.

La norma ISO 527-2 especifica las condiciones de ensayo para determinar las propiedades de tracción de los plásticos de moldeo y extrusión, basándose en los principios generales dados en la norma ISO 527-1. Los métodos descritos en la norma ISO 527-2 son selectivamente adecuados para su uso con la siguiente gama de materiales: materiales termoplásticos rígidos y semirrígidos de moldeo, extrusión y fundición, incluidos los compuestos rellenos y reforzados por, por ejemplo, fibras cortas, varillas pequeñas, placas o gránulos, pero excluidas las fibras textiles (véanse las normas ISO 527-4 e ISO 527-5).

Véase la norma ISO 527-1:2012, cláusula 3 para la definición de "rígido" y "semirrígido". Materiales rígidos y semirrígidos de moldeo y fundición termoendurecibles, incluidos los compuestos rellenos y reforzados, pero con exclusión de las fibras textiles como refuerzo (véanse las normas ISO 527-4 e ISO 527-5); Polímeros termotrópicos de cristal líquido. La norma ISO 527-1 requiere una máquina de ensayo universal configurada para ensayos de tracción con velocidades de ensayo de 1-500 mm/min.

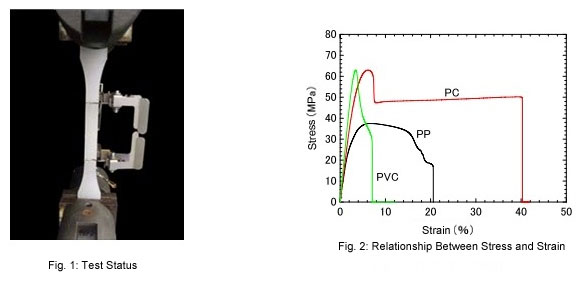

A partir de los resultados de los ensayos de tracción se pueden realizar los siguientes cálculos:

*Resistencia a la tracción (a límite elástico y a rotura)
 *Módulo de tracción
 *Colar
 * Elongación y porcentaje de elongación al límite elástico
 *Elongación y porcentaje de elongación a la rotura.

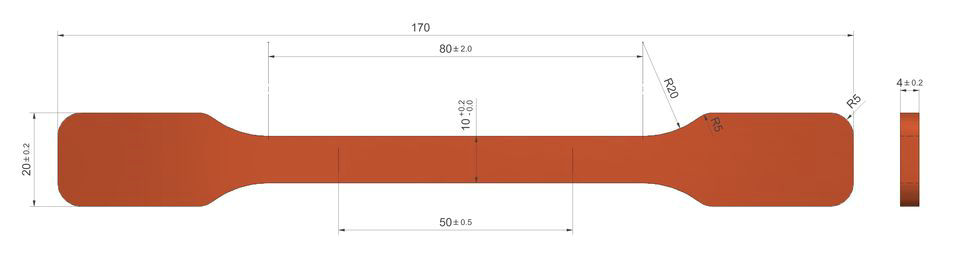

 Cubre una gama de plásticos, incluidos termoestables, termoplásticos y plásticos reforzados con fibra. Las muestras de prueba pueden ser rígidas, semirrígidas, moldeadas o extruidas, y suelen tener la forma de una mancuerna o un hueso de perro.

Las propiedades mecánicas de los plásticos varían en función del tipo de plástico, así como de los aditivos que se puedan incorporar a la formulación. Las propiedades, como la resistencia, la ductilidad y la tenacidad, están influenciadas por diferentes tipos de aditivos. Para determinar el equipo de prueba adecuado, es importante comprender cómo cambia el comportamiento del material como resultado de los diversos aditivos.

Refiérase a UnitedTest máquina de prueba universal electrónica, rango de carga 100N ~ 50Kn.   Con mordazas neumáticas de acción lateral, también son adecuadas las mordazas de cuña y las mordazas de acción de tornillo manual. La elección de las caras de la mandíbula puede variar según la muestra y el tipo de material, pero las caras dentadas son las más comunes.
