ISO 527-1 Ensayo de tracción de compuestos plásticos
La norma ISO 527-1 cubre los procedimientos de ensayo para determinar las propiedades de tracción de los plásticos y los compuestos plásticos. Las propiedades de tracción de los plásticos que se determinan a través de las prácticas de la norma ISO 527-1 incluyen la resistencia a la tracción, el módulo de tracción y otras propiedades relacionadas con las características de tensión y deformación de los materiales plásticos.
Los métodos de prueba de ISO 527-1 se pueden utilizar para probar una amplia variedad de materiales plásticos, incluidos:
Termoplásticos para moldeo y extrusión.
Materiales de moldeo termoendurecibles
Compuestos termoestables y termoplásticos reforzados con fibra
Polímeros termotrópicos de cristal líquido
De acuerdo con la norma ISO 527-1, los ensayos de tracción de plásticos se realizan tirando de una muestra de ensayo a lo largo de un eje longitudinal principal a una velocidad constante de extensión hasta que se produce el fallo de la muestra de plástico o hasta que se establece un valor predeterminado de tensión o deformación. La norma ISO 527-1 exige que las mediciones de tensión y deformación se registren a través del ensayo de tracción de plástico.
Las muestras de ensayo de tracción de plástico deben utilizarse para realizar ensayos de acuerdo con la norma ISO 527-1. Los componentes de plástico no se prueban con las prácticas de la norma ISO 527-1. El propósito de la norma ISO 527-1 es determinar las propiedades de tracción de los plásticos, y no determinar el comportamiento a tensiones de los componentes plásticos.
Alcance:
Las pruebas de tracción miden la fuerza requerida para romper una muestra de plástico y la medida en que la muestra se estira o alarga hasta ese punto de ruptura.
Procedimiento:

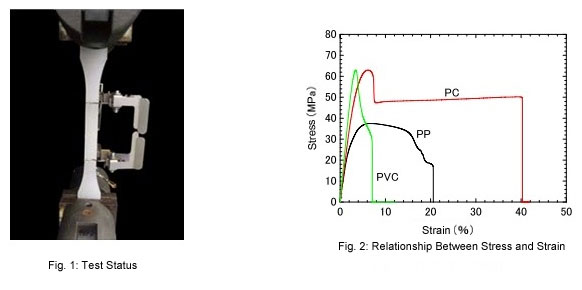

Las muestras se colocan en las mordazas del probador universal a una separación de agarre especificada y se tiran hasta que fallan. Para ISO 527, la velocidad de prueba suele ser de 5 o 50 mm/min para medir la resistencia y el alargamiento y de 1 mm/min para medir el módulo. Se utiliza un extensómetro para determinar el alargamiento y el módulo de tracción.

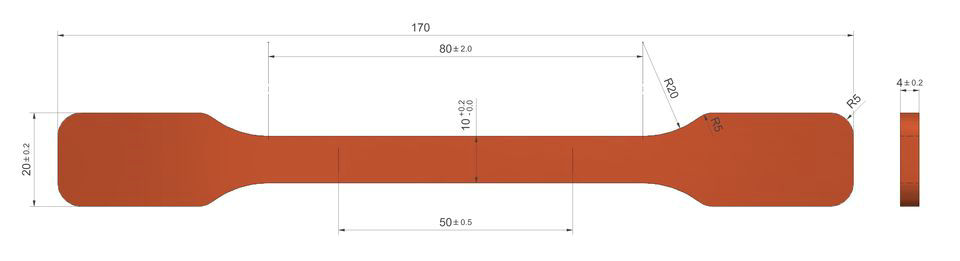

Tamaño de la muestra: El espécimen más común para ISO-527 es el espécimen multipropósito ISO-3167 Tipo 1A.
A partir de los resultados de los ensayos de tracción se pueden realizar los siguientes cálculos:
*Resistencia a la tracción (a límite elástico y a rotura)
*Módulo de tracción
*Colar
* Elongación y porcentaje de elongación al límite elástico
*Elongación y porcentaje de elongación a la rotura.
Cubre una gama de plásticos, incluidos termoestables, termoplásticos y plásticos reforzados con fibra. Las muestras de prueba pueden ser rígidas, semirrígidas, moldeadas o extruidas, y suelen tener la forma de una mancuerna o un hueso de perro.
Las propiedades mecánicas de los plásticos varían en función del tipo de plástico, así como de los aditivos que se puedan incorporar a la formulación. Las propiedades, como la resistencia, la ductilidad y la tenacidad, están influenciadas por diferentes tipos de aditivos. Para determinar el equipo de prueba adecuado, es importante comprender cómo cambia el comportamiento del material como resultado de los diversos aditivos.
Refiérase a UnitedTest máquina de prueba universal electrónica, rango de carga 100N ~ 50Kn. Con mordazas neumáticas de acción lateral, también son adecuadas las mordazas de cuña y las mordazas de acción de tornillo manual. La elección de las caras de la mandíbula puede variar según la muestra y el tipo de material, pero las caras dentadas son las más comunes.
