Resistencia a la compresión del hormigón: De las muchas pruebas aplicadas al hormigón, esta es la más importante que da una idea de todas las características del hormigón. Por esta sola prueba se juzga si el hormigonado se ha hecho correctamente o no.
La resistencia a la compresión del hormigón depende de muchos factores, como la relación agua-cemento, la resistencia del cemento, la calidad del material de hormigón, el control de calidad durante la producción de hormigón, etc.

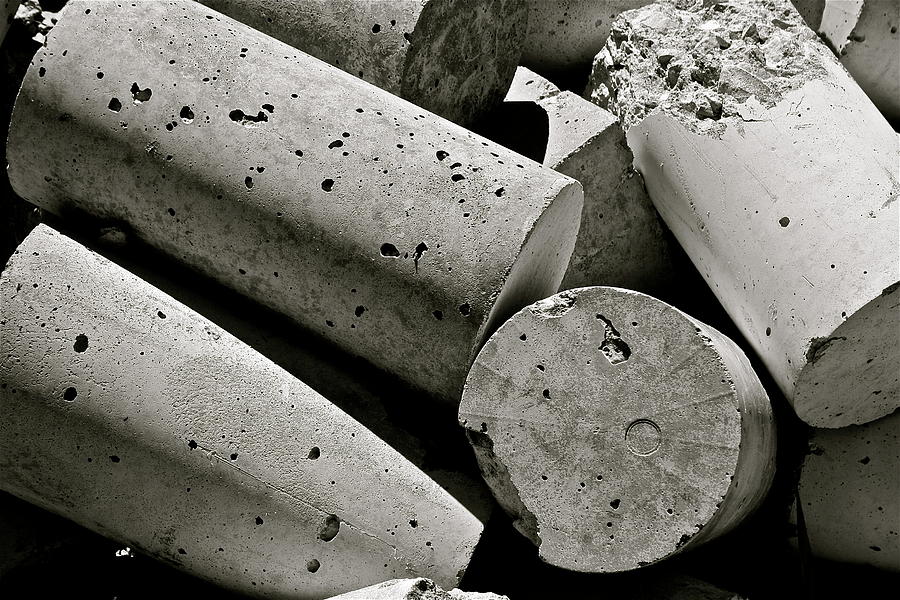

La prueba de resistencia a la compresión se lleva a cabo en cubo o cilindro. Varios códigos estándar recomiendan el cilindro de concreto o el cubo de concreto como la muestra estándar para la prueba. La Sociedad Americana de Pruebas de Materiales ASTM C39 / C39M proporciona un método de prueba estándar para la resistencia a la compresión de muestras cilíndricas de concreto,
Para la prueba de cubos, se utilizan dos tipos de muestras: cubos de 15 cm X 15 cm X 15 cm o 10 cm X 10 cm x 10 cm, dependiendo del tamaño del agregado. Para la mayoría de los trabajos se utilizan habitualmente moldes cúbicos de 15 cm x 15 cm x 15 cm.
Este hormigón se vierte en el molde y se templa adecuadamente para que no quede ningún hueco. Después de 24 horas, estos moldes se retiran y las muestras de prueba se colocan en agua para su curado. La superficie superior de estos especímenes debe ser uniforme y lisa. Esto se hace poniendo pasta de cemento y extendiendo suavemente sobre toda el área de la muestra.
Estos especímenes se prueban mediante una máquina de prueba de compresión después de 7 días de curado o 28 días de curado. La carga debe aplicarse gradualmente a razón de 140 kg/cm2 por minuto hasta que fallen las muestras. La carga en la falla dividida por el área de la muestra da la resistencia a la compresión del hormigón.
