ASTM D2444 - 99(2010)
Método de ensayo estándar para la determinación de la resistencia al impacto de tuberías y accesorios termoplásticos por medio de un Tup (peso descendente)
Este método de ensayo abarca la determinación de la resistencia al impacto de tuberías y accesorios termoplásticos en condiciones específicas de impacto mediante un tup (peso descendente). En el tup se utilizan tres narices de golpeo intercambiables, que difieren en la configuración geométrica. Se describen dos portamuestras. La masa del tup debe ser de 6, 12, 20 o 30 libras (2,7, 5,4, 9,1 o 13,6 kg) y debe caer desde una altura máxima de al menos 10 pies (3,0 m) y un mínimo de 2 pies (0,6 m). Hay tres insertos intercambiables para el tup, el tipo A es un cono con una punta redondeada, el tipo B es un cilindro con una superficie relativamente plana y el tipo C tiene un "pasador" de 0,5" de diámetro con un extremo redondeado. En la norma se definen dos soportes de muestra (ya sea un bloque en V o una placa plana). La combinación de variables de prueba que ofrece resultados razonablemente repetibles con la prueba siendo fácil de ejecutar con poco o ningún peligro para el personal es la que debe utilizarse.
La resistencia al impacto de las tuberías y accesorios termoplásticos se relaciona con la idoneidad para el servicio y la calidad del procesamiento. La resistencia al impacto también puede proporcionar una medida relativa de la resistencia de un material a la rotura durante la manipulación y la instalación y, en el caso de aplicaciones no enterradas, a la rotura en servicio. Consulte el Apéndice X4 para obtener pautas para seleccionar combinaciones de pruebas.

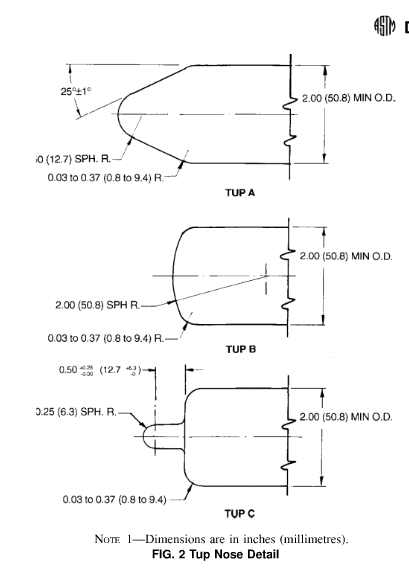

ASTM D2444, detalle de la nariz de tup
Los resultados obtenidos mediante el uso de este método de prueba se pueden utilizar de tres maneras:
Como base para establecer los requisitos de las pruebas de impacto en las normas de productos,
Para medir el efecto de los cambios en los materiales o el procesamiento, y
Para medir el efecto del medio ambiente.
| Recomendar máquina de prueba | |
| |
